WellPCBは、ニーズとの互換性が高い完全なターンキーハイエンドPCB製造サービスを提供します。我々は提供しています:

  • 標準、高度、HDI、多層PCB、フレキシブル、リジッドフレックスボード、アルミニウムPCB、小ロットのプロトタイプ。
  • 厳格なテストを実施しており、IPC標準に完全に準拠しています。< / li>
  • 簡単、便利、時間の節約になる即時のオンライン見積もりおよび注文システム。

PCB製造
機能

WellPCBは、評判が良くプロフェッショナルな WellPCB です。ワンストップサービスと高品質な商品をお届けします。あなたが作る必要がある書類を私たちに送って、すぐに見積もりを得ることができます!私たちは何をぐずぐずしているんですか? PCB製造と中国にルーツを持つ組み立て会社を10年間持っています。以下の表は、当社が提供およびサポートする主な機能の一部を示しています。これには、使用するPCB材料、活用するPCBテクノロジー、製造する製品の種類、および提供する公差に関する情報が含まれています。

  • 資料:
    FR4、高TG FR4、ハロゲンフリー材料、CEM-3、ロジャースHF材料
  • 最小輪郭許容値:
    + / -0.1mm
  • レイヤー数:
    2-36レイヤー
  • PTH穴の最小仕上げ直径:
    + / -0.1mm
  • 完成した銅の厚さ:
    0.5-5 OZ
  • ボードの最大厚さ/穴の比率:
    12:1
  • 完成したボードの厚さ:
    0.2-6.0mm
  • 最小はんだマスクブリッジ:
    4mil(最小、SMTパッドスペース8mil)
  • 最小線/トラック幅:
    3mil
  • Min.Legend(Silkscreen)トラック幅:
    5mil
  • す。

  • MIN.Drilling Slot Size:
    0.6mm
  • 表面処理:
    有鉛HASL、鉛フリーHASL、イマージョンゴールド、OSP、イマージョンスズ、イマージョンシルバーなど
  • ソルダーマスクの色:
    緑、黒、青、白、黄色、マットなど
  • その他のテクノロジー:
    ゴールドフィンガー、ピーラブルマスク、非交差ブラインドビア、特性インピーダンス制御、リジッドフレックスボードなど
  • ソルダーマスクの硬度:
    6H
  • 凡例/シルクスクリーンの色:
    黒、白、黄色など。
  • ラップとツイスト:
    ≤0.7%
  • 可燃性:
    94v-0

PCB製造
プロセス

WellPCBは、評判が良くプロフェッショナルな WellPCB です。ワンストップサービスと高品質な商品をお届けします。あなたが作る必要がある書類を私たちに送って、すぐに見積もりを得ることができます!私たちは何をぐずぐずしているんですか? PCB製造と中国にルーツを持つ組み立て会社を10年間持っています。以下の表は、当社が提供およびサポートする主な機能の一部を示しています。これには、使用するPCB材料、活用するPCBテクノロジー、製造する製品の種類、および提供する公差に関する情報が含まれています。

お客様から送信されたデータ(ガーバーファイル)を使用して、カスタマイズされたボードの製造情報を作成します。当社の専門家が、お客様の仕様をコンプライアンスの目的で容量と照合します。

回路基板を作成する場合、イメージングプロセスが回路トレースを定義します。従来のイメージングプロセスでは、画像を転送するためにUV光と写真ツールが必要ですが、LDIは、コンピューター制御の高焦点レーザービームのみを使用して、ボード上に回路パターンを直接定義します。

ここでは、エッチングプロセスを活用して、パネルから望ましくない銅の残留物を取り除きます。それを取り除いた後、PCBの設計に沿った銅回路を残すためにドライフィルムも取り除きます。したがって、基本的に、エッチングとは、不要な化学的および電子的残留物を除去することです。

Lorem ipsum dolorは、amet、consectetur adipiscingelitに座っています。 Ut elit tellus、luctus nec ullamcorper mattis、pulvinar dapibusleo。

内側のボード層に酸化物層を適用し、プリプレグを使用してそれらを積み重ねて、それらの間に絶縁を作成します。さらに、スタックの上部と下部に銅箔を追加する必要があります。

このステップでは、後で多層基板の電気接点として機能する穴を開けます。穴あけは、PCBメーカーが内部層リンクへの登録を取得するために最適化する機械的プロセスです。まだレーザー穴あけができることに注意することが重要です。 3〜6milのビアを掘削できるレーザーボール盤があります。

最初に、先に壁に開けた穴に薄い銅層の堆積物を塗布します。 PTHは、穴の壁とパネル全体を隠す最高の銅堆積物を提供します。そしてこれは、非金属壁に十分な銅の堆積物をめっきするために厳密に規制する必要がある化学プロセスです。次に、パネルを実行します。メッキして、外側の銅の堆積物を厚くします。

外層イメージングは​​、内層プロセスに似ています。ただし、外層掘削では、ドライフィルムを取り除き、回路を維持します。その後、きれいな環境で余分な銅をメッキします。

これは、ドライフィルム部品(回路)に追加のめっきを行う2番目の電解めっきプロセスです。銅を堆積した後、メッキされた銅が酸化するのを防ぐためにスズを塗布する必要があります。

まず、ドライブルーのフィルムを取り出します。次に、不要な銅の残留物をすべて削り取ります。スズの堆積物はエッチングプロセスに抵抗するため、必要な銅の堆積物を保護します。最後に、回路を残すためにスズの残留物を化学的に除去しました。

アートワークと紫外線の助けを借りて、いくつかのPCBパーツを露出させ、露出したすべてのパーツを取り除きます。次に、残りのソルダーマスクを完全に硬化させて、高品質の仕上げを作成します。

表面仕上げは、露出した銅回路を維持しながら、コンポーネントをPCBにはんだ付けするときにはんだ付け可能な表面を提供します。通常、金属と有機は、表面仕上げの2つの主要な種類です。金属表面仕上げにはHASL、ENIG / ENEPIG、イマージョンシルバー、イマージョンスズが含まれ、有機表面仕上げにはOSPとカーボン印刷が含まれます。

出荷前にすべてのボードをテストして、すべてのプリント回路基板に欠陥がなく、期待する基準を満たしていることを確認します。現在、回路基板のテストに使用できる2種類のテスト機器があります。一部の試験機には、フライングプローブ、フィクスチャレステスターが含まれます。また、ユニバーサルグリッドテスト機能もあります。これらのマシンは、PCB用に特別に構築されたフィクスチャを使用します。インピーダンス制御の要件がある場合は、クーポンのインピーダンス値もテストします。

ここでは、PCB生産パネルを、生産ファイルに従って特定のサイズと形状にルーティングします。 PCB V-Scoringは、プリント回路基板の上部と下部に「V」字型の溝を切り、V字の間に薄い層を残すプロセスです。これを行うと、最小限の圧力を加えることで、VでPCBボードを簡単に分離できます。

このステップでは、鋭い目の個人のチームが各製品を精査します。このプロセスでは、設定された基準に沿ってボードを視覚的に検査します。

私たちはあなたの製品を国際的な包装基準を満たす材料できれいに包むことによって包装します。次に、主にDHL、FedEx、UPSなどのご希望の輸送モードで発送します。

なんで私達なの

2007年以来、WellPCBは、優れたターンアラウンドタイムと顧客満足度を備えた高品質のPCBを提供してきました。私たちは中国で最大かつ最も熟練したボードメーカーの1つです。電子の世界で豊富な経験を持つ私たちの献身的なスタッフは、両面、片面、多層、 HDI PCB。

PCB&PCBAワンストップサービス

  • 社内PCB製造を提供しています。
  • オリジナルで本物のPCB材料を調達します。
  • 認定サプライヤーからコンポーネントを調達します
  • ステンシルと組み立てサービスを提供します

PCB製品の無敵の価格

  • PCB製造の世界で最も競争力のある価格の1つを提供します。
  • 私たちは本物のコスト管理と隠れた料金のない工場を持っています。
  • T / T、クレジットカード、PayPal、銀行振込など、さまざまな支払い方法をサポートしています。
  • 当社の工場では、さまざまな注文、特に多層基板や大量生産の価格サポートを提供しています。

納期について

  • 当社の主な配送チャネルは、DHL、FedEx、およびドアツードアサービスです。通常、発送には2〜4日かかります。
  • 私たちは主要な海運会社と良好な関係を築いており、彼らは私たちに割引を提供しています。
  • 帯電防止+防湿+防振の梱包および検査証明書を提供します。

品質保証

  • 当社の製品は、 IPC およびROHSおよびREACH標準。
  • 99%以上の顧客満足度を誇っています。
  • 工場のプロセスと管理を標準化しました。
  • 当社の製品は複数のテスト手順に合格しています。

優れたカスタマーサービス

  • オンラインでの見積もりと注文の即時サービスを提供しています。
  • サービスの品質を保証します。
  • 他に類を見ない価格とオファーがあり、最小注文数量は必要ありません。
  • オンライン、電話、メールで24時間年中無休の経験豊富なサポートチームをご利用いただけます。

返品および返金サービス

  • 当社の製品に重大なデフォルトが発生した場合は、補償または返金をリクエストできます。
  • ご希望のお支払い方法に直接返金いたします。また、製品を作り直したり、作り直したりして、費用をかけて再発送することもできます。

厳格な品質管理システム

  • 私たちは国際的な品質基準に厳密に準拠して運営されており、100%の出荷品質を保証します。
  • 当社の徹底的な検査手順により、PCBの高い信頼性と安定性が保証されます。

返品および返金サービス

  • 当社の製品に重大なデフォルトが発生した場合は、補償または返金をリクエストできます。
  • ご希望のお支払い方法に直接返金いたします。また、製品を作り直したり、作り直したりして、費用をかけて再発送することもできます。

専門技術チーム

  • 私たちは、カスタマイズされた高速なハイエンド製品を提供するワンストップPCB製造およびサービスプロバイダーです。
  • 私たちは何十年にもわたるPCB生産に誇りを持っており、最適化されたプリント回路基板を世界中に提供しています。
  • 標準的なPCB製造と高度なPCB製造で豊富な経験を持つトップクリームの人材を採用しました。

Previous
Next

PCBファクトリースケール

私たちは、小規模、中規模、および大量生産の注文を含む、すべての生産規模を処理します。

さらに、毎月10,000を超える製品を提供できます。

競争力のある価格と、さまざまなボリュームの無敵のオファーがあります。あなたのために1平方メートルほど小さい。

私たちの認定

私たちが持っている証明書は次のとおりです。
IATF 16949:2016 ISO 9001:2015 ISO14001:2015 ISO13485:2016 ULまた、すべての製品はIPC&amp; ROHS基準。さらに重要なことに、私たちは常にハイエンドのPCB製品の製造に努めています。

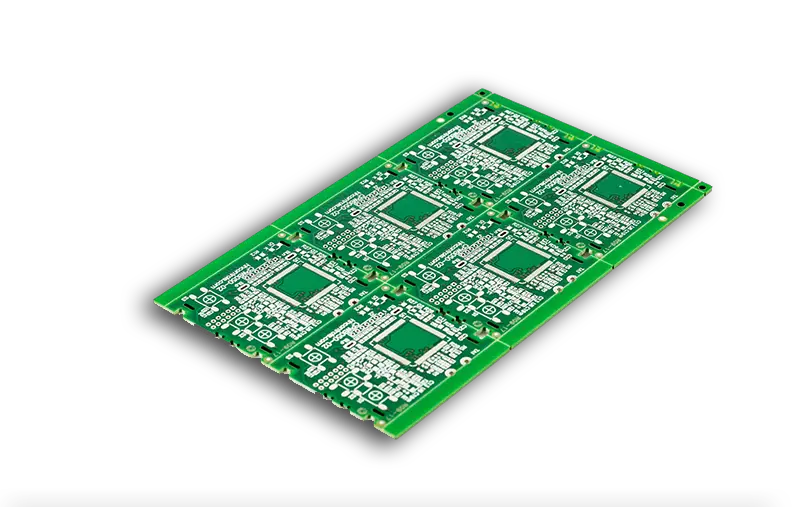

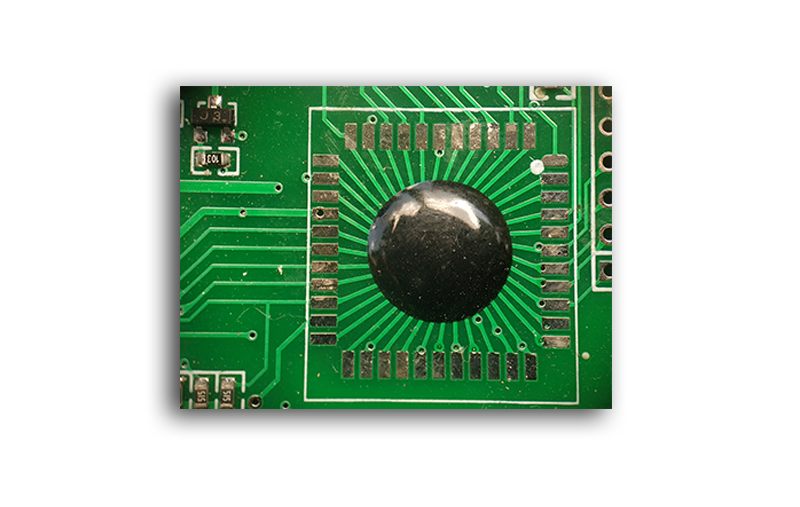

PCB製品ショー

カスタムPCBパッケージングと出荷

パッケージは、ボードの種類や、水などから保護したいものによって異なります。包装だけでは製品の保護が保証されないことを忘れないでください。

WellPCBは、母国の場所に関係なく、最良で費用対効果の高い配送オプションを提供するよう努めています。私たちは毎日、世界の四隅に多数の注文を発送しています。製品の納期を2つに分けました:

処理時間:カスタマイズされたプリント回路基板の場合、顧客はガーバーファイルの製造時間を指定します。

配送時間:ロジスティクス方法、配送先の国、配送の緊急度によって配送時間が決まります。

インスタントオンライン見積もりを活用して、 ご希望のロジスティック方法を選択し、送料をお支払いいただけます。

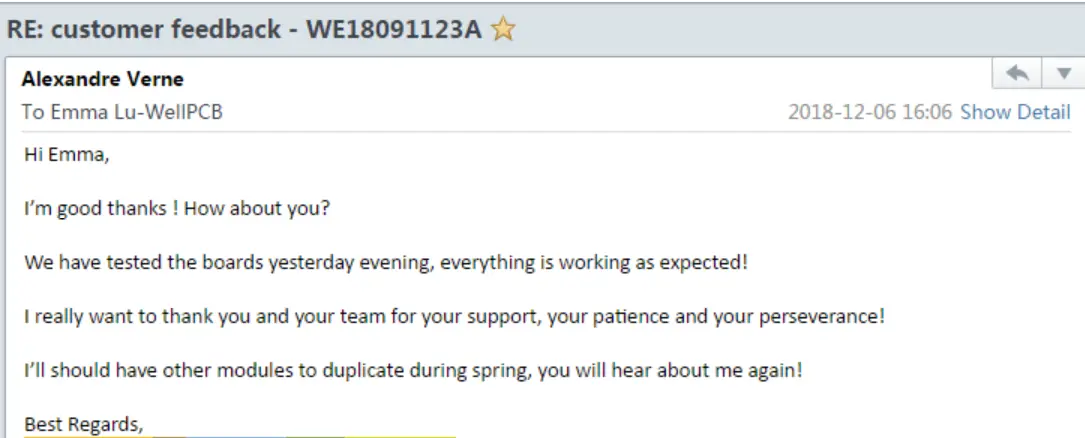

お客様の声。

NXP France

上位の質問

1。どのようなサービスを提供していますか?

PCB製造、委託PCBアセンブリ、および完全なターンキーサービスの3つの主要なPCBアセンブリサービスを提供しています。

2。スタックアップ図面を入手することは可能ですか?

はい、標準のスタックアップ図面の一部、または特定のスタックアップ図面を個別に共有する準備ができています。要件。

3。割引はありますか?

2つの工場では、さまざまな注文、特に多層PCBと大量生産の価格サポートを提供しています。

4。 Altium CADデータを直接表示および処理できますか?

残念ながらできません。通常、ガーバーファイルを扱います。

5。 WELLPCB.comのPCBに不満がある場合はどうなりますか?

当社の製品に問題が発生した場合、または当社の製品やサービスに不満を感じた場合は、sales @ wellpcb.netからお知らせください。 24時間以内にご連絡を差し上げ、満足のいくサービスを提供することをお約束します。欠陥が発生した場合はPCBを再製造するか、欠陥のあるPCBを返品せずに全額を返金します。 [email protected] アカウントにクレジットを付与し、そのクレジットを今後の注文に使用することもできます。
